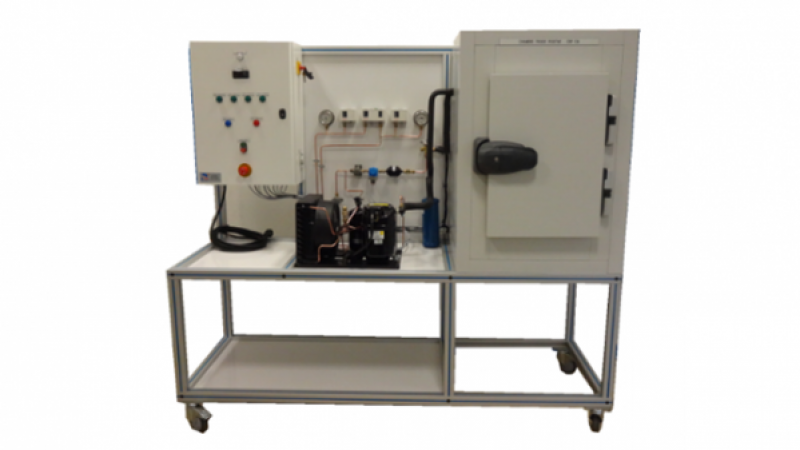

Le banc est installé sur une structure en profilé aluminium équipé de quatre roulettes directionnelles à frein.
1 Compresseur hermétique
Type commercial
Puissance frigorifique : 900 W environ
Température d’évaporation +0° C
2 Condenseur à air
De convection forcée
Monté sur le même châssis que le compresseur
3 Réservoir de liquide
Vertical - Acier
Vanne de sortie 1/4 ”
Capacité : 1,5 L
4 Vanne de récupération du fluide frigorigène
Passage droit 1/4 ”
Montée sur la bouteille
5 Station de déshydratation
Déshydrateur à cartouche solide 1/4 ”
Voyant indicateur d’humidité 1/4 ”
6 Vanne électromagnétique
Normalement fermée
Passage droit 1/4 ”
7 Détendeur thermostatique
Egalisation interne de pression
8 Evaporateur d’air
A convection forcée
Puissance électrique du
Puissance frigo : 650 W environ
9 Bouteille anti-coup de liquide
Acier
Capacité : 1.5L
10 Système de régulation et de sécurité
Manomètre haute pression
Manomètre basse pression
Régulateur de température avec affichage de la température de chambre, gestion du fonctionnement (évaporateur, compresseur), thermostat d’ambiance
La partie électrique est composée de :
-un coffret d’alimentation électrique en acier
-les éléments de sécurité standard (sectionneur général, bouton d’arrêt d’urgence, disjoncteur différentiel, raccordement à la terre, voyant blanc)
-un disjoncteur magnéto thermique pour chaque élément
-le relayage des éléments principaux de l’installation (évaporateur, électrovanne, compresseur, condenseur, résistance de dégivrage)
-des voyants de signalisation pour chaque élément
-un régulateur de température frigorifique avec deux sondes de température pour la gestion de tous les éléments. (Dégivrage, ventilation de l’évaporateur…)
