Applications pédagogiques*

-          Identification des composants d’un système de réfrigération négatif

-          Mise en service et vérification du fonctionnement

-          Etude du concept de base d’une installation frigorifique.

-          Fonctionnement d’un équipement à un niveau de compression, compresseur hermétique à piston, échanges de chaleur, puissances, coefficients de performances

-          Etude du cycle thermodynamique sur diagramme enthalpique.

-          Etude de la régulation

-          Le système à un rendu industriel

Description

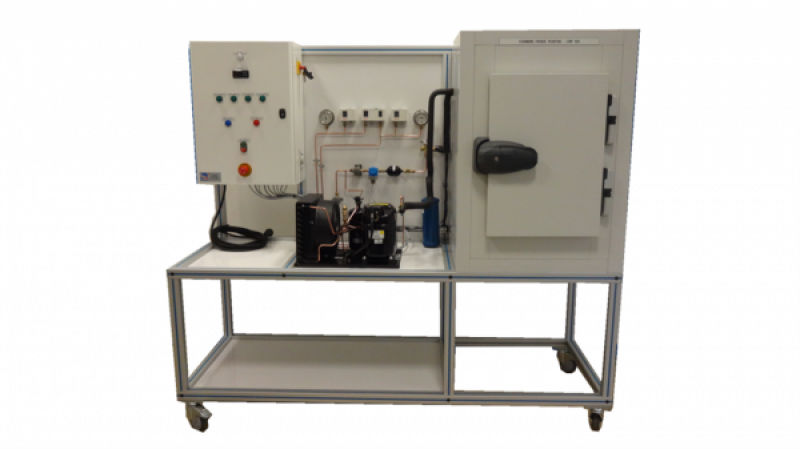

Le banc de réfrigération négative permet l’étude d’un système de réfrigération négatif. Le système comporte l’ensemble des composants standards tels que compresseur, condenseur, détendeur, évaporateur, bouteilles, pressostats.

Le banc est livré complet, assemblé et fonctionnel. Les étudiants pourront travailler sur l’identification des composants, la mise en service, le réglage et la vérification du bon fonctionnement. Ils pourront également procéder à la récupération du fluide et à la charge (nécessite de l’outillage non fourni avec le banc).

La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.

Sa structure en aluminium anodisée sur roues lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux.

La fabrication de cet équipement répond à la directive machine européenne

1. Compresseur hermétique
Type commercial
Puissance frigorifique : 500 W environ
Température d’évaporation -20°C
Pression maximum : 32 bars
2. Condenseur à air
A convection forcée
Monté sur le même châssis que le compresseur
3. Réservoir de liquide
Vertical-acier
vanne de sortie Ø1/4"
capacité : 1,5 L
4. Vanne de récupération du fluide
A siège
Passage droit  1/4 ”
Montée sur la bouteille
5. Station de déshydratation
Déshydrateur à cartouche solide Ø1/4"
Voyant indicateur d'humidité Ø1/4"

6. Vanne électromagnétique
Normalement fermée
Passage droit Ø1/4"
7. Détendeur thermostatique
Egalisation interne de pression
8. Evaporateur d'air
A convection forcée
Puissance frigo: 500W environ
Dégivrage électrique
9. Bouteille anti-coup de liquide
Acier
Capacité : 1.5L
10. Système de régulation et de sécurité
Manomètre haute pression
Manomètre basse pression
Régulateur de température avec affichage de la température de chambre, gestion du fonctionnement (évaporateur, compresseur), thermostat d’ambiance et gestion du dégivrage.

La partie électrique est composée de :
-un coffret d’alimentation électrique en acier
-les éléments de sécurité standard (sectionneur général, bouton d’arrêt d’urgence, disjoncteur différentiel, raccordement à la terre, voyant blanc)
-un disjoncteur magnéto thermique pour chaque élément
-le relayage des éléments principaux de l’installation (évaporateur, électrovanne, compresseur, condenseur, résistance de dégivrage)
-des voyants de signalisation pour chaque élément
-un régulateur de température frigorifique avec deux sondes de température pour la gestion de tous les éléments. (Dégivrage, ventilation de l’évaporateur…)

• Alimentation électrique : 230 Vac – 50 Hz – 10 A
• Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
• Dimensions:  (LxlxH mm): 2000 x 800 x 1800
• Poids (Kg): 168
