Applications pédagogiques*

-         Identification des composants d’un système de réfrigération négatif

-         Réalisation de la tuyauterie et du câblage

-         Test de fuites du circuit froid

-         Charge en fluide frigorifique (nécessite de l’outillage et du fluide non fourni)

-         Mise en service et réglage (détendeur, pressostats..)

-         Etude du concept de base d’une installation frigorifique.

-         Le système à un rendu industriel

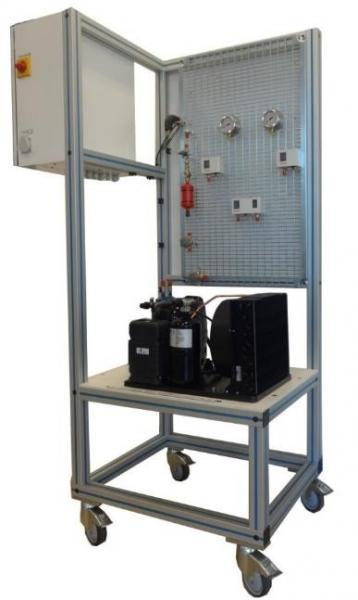

-         Le kit est livré avec les composants principaux fixés sur le support. Le câblage et la tuyauterie ne sont pas réalisés. (Voir photo ci-dessus)

Description

Le kit de réfrigération négative à façonner permet de former des étudiants à la réalisation d’un système de réfrigération négatif. Le système comporte l’ensemble des composants standards tels que compresseur, condenseur, détendeur, évaporateur, bouteilles, pressostats...

Le kit est livré complet avec les composants principaux fixés sur le support. Les étudiants pourront travailler sur l’identification des composants, le façonnage de la tuyauterie frigorifique, le câblage du coffret, les tests de fuite, la charge en fluide frigorifique (nécessite de l’outillage non fourni avec le banc), la mise en service, le réglage et la vérification du bon fonctionnement.

Le kit est prévu pour être assemblé avec les chambres froides type CHB100 de marque DIDATEC.

La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.

Sa structure en aluminium anodisée sur roues lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux. La fabrication de cet équipement répond à la directive machine  européenne

1.Compresseur hermétique
Température d’évaporation -25°C
Pression maximum : 32 bars
Puissance : 700W environ
Equipé de deux vannes de service
2. Condenseur à air
convection forcée
3. Réservoir de liquide
Vertical en acier
Volume : 1.5L
4. Vanne de récupération du fluide frigorigène
5. Station de déshydratation
Déshydrateur à cartouche solide Ø1/4"
Voyant indicateur d'humidité Ø1/4"
6. Vanne électromagnétique
Normalement fermée
Passage droit Ø1/4"
7. Détendeur thermostatique
Egalisation interne de pression avec orifice calibré (-40°C/+10°C)

8. Evaporateur d'air
A convection forcée
Température d'évaporation -25°C
Puissance : 700Wenviron
Dégivrage électrique
9. Bouteille anti-coup de liquide
Vertical en acier
Volume : 1.5L
10. Système de régulation et de sécurité
Pressostat de régulation haute pression
Pressostat de régulation basse pression
Pressostat de sécurité combiné HBP

La partie électrique est composée de :
-un coffret d’alimentation électrique en acier avec une prise 2P+T pour raccorder les accessoires
-les éléments de sécurité standard (sectionneur général, bouton d’arrêt d’urgence, disjoncteur différentiel, raccordement à la terre, voyant blanc)
-un disjoncteur magnéto thermique pour chaque élément
-le relayage des éléments principaux de l’installation (évaporateur, électrovanne, compresseur, condenseur, résistance de dégivrage)
-des voyants de signalisation pour chaque élément
-un régulateur de température frigorifique avec deux sondes de température pour la gestion de tous les éléments. (Dégivrage, ventilation de l’évaporateur…)

Détail de la structure :
-la structure est en profilé aluminium anodisé vissé avec joints obturateurs bleus
-elle est montée sur 4 roulettes directionnelles avec frein de diamètre 100mm équipées de bande de roulement non marquante.

 
Matériel complémentaire fourni
Le kit est fourni avec le matériel nécessaire à la réalisation de la tuyauterie et du câblage électrique :
- 30mL de tube cuivre recuit 1/4"
- 15mL de tube cuivre recuit 3/8"
- 30mL d'isolant 1/4"
- 15mL d'isolant 3/8"
- 100m de câble 3G0.75
- 50m de câble 4G0.75
- 100m de fil blanc 0,75mm²
- 100m de fil rouge 0,75mm² - 100m de fil noir 0,75mm²
- 100m de fil bleu 0,75mm²
- 100m de fil noir 1,5mm²
- 100m de fil bleu 1,5mm²
- 100m de fil de terre 0,75mm²
- un lot de raccords froid (écrous..)
- un lot d’accessoires électriques (embouts, colliers..)

L’outillage nécessaire à la réalisation n’est pas inclus dans la fourniture.

• Alimentation électrique : 230 Vac – 50 Hz –10A
• Type d’alimentation électrique : 1 phase(s) + Neutre + Terre.
• Dimensions:  (LxlxH mm): 800 x 800 x 1700
• Poids (Kg): 95
