1. Réservoir de matière organique primaire
- Matériaux : polyéthylène haute densité
- Volume 200 L
- Vanne de vidange
- Détecteur de niveau bas
- Agitateur à hélice marine à vitesse variable
2. Pompe d'alimentation
- Pompe péristaltique à vitesse variable
3. Méthaniseur anaérobie
- En acier inoxydable
- Volume 80 L
-manteau chauffant électrique avec isolant
-sonde de température
- deux Hublot en verre industriel diamètre 100mm
- 2 piquages d'alimentation en liquide
-1 entrée d’azote pour bullage
-1 soupape de sécurité
- Détecteur de niveau haut
- vanne de fond
4. Pompe péristaltique pour adjuvants
- pompe réglable 0-10L/min
- fonctionnement possible en continu ou en fonction du pH (ajout de chaux)
- Bacs d’alimentation en PEHD 20L
5. Electrode de pH
- Electrode de pH démontable
- vannes de bipasse et d’isolement
-plaque support pour un bécher (étalonnage)
6. Sonde de température type Pt 100
7. Pompe de recirculation
- Pompe à impulseur flexible à vitesse variable
- Débit : 0-40 L/min
8. Débitmètre numérique
- Technologie : Electromagnétique
- Echelle : 0,2 - 50 L/min
9. Sortie de l’effluent traité
- Vanne trois voies
10. Prise d’échantillon
- prise d’échantillon de l’effluent
11. Sorte du biogaz
- vanne de mise à l’air du ciel du méthaniseur
-filtre séparateur pour le conditionnement du gaz
-compteur volumétrique du gaz produit
12. Unité d’analyse du biogaz (en option GPBT61)
- analyseur de biogaz comprenant une unité de séchage par effet pelletier et un analyseur de gaz industriel (ULTRAMAT23) pour la mesure du CO2 et du CH4 (0-100%).

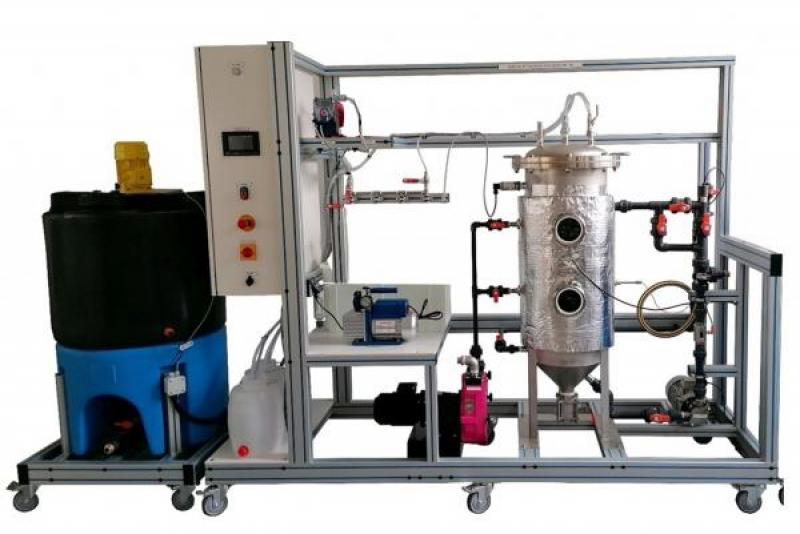

Le banc est installé sur une structure en profilé aluminium équipé de 4 roulettes directionnelles avec freins.
Il comporte un coffret électrique avec toutes les sécurtiés nécessaires (disjoncteurs différentiels, thermique, bouton d’arrêt d’urgence, sectionneur..). Un écran tactile 10 pouces permet le pilotage de la machine et des modes fonctionnement. Il affiche également les mesures.
