Applications pédagogiques*

-          Rappels théoriques des différents principes de mesure de pression

-          Méthodes de manipulation

-          Courbes caractéristiques

-          Comparaison des différents capteurs

-          Ajustement de l’indicateur

-          Calibration des capteurs par rapport à une référence

-          Supervision informatique

Description

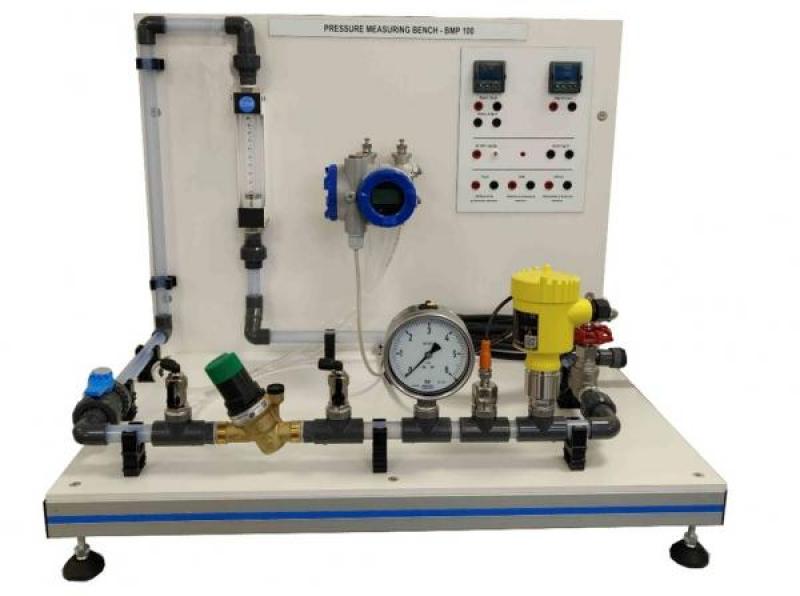

Le banc BMP 100 permet l’étude des différentes technologies de capteurs de pression. Les capteurs sont placés en série.

L’eau du réseau assure la montée en pression du circuit. Les utilisateurs devront étudier la technologie de chaque capteur, vérifier leurs caractéristiques et les raccorder sur une boucle de mesure. L’affichage des mesures de pression sera réalisé par un indicateur numérique qui reçoit l’information des différentes mesures de pression.

L’unité est livrée complète, instrumentée avec documentation technique et pédagogique en français ainsi que l’ensemble des accessoires nécessaire au bon fonctionnement notamment de l’interface logiciel.

La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.

Sa structure en aluminium anodisée lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux. La fabrication de cet équipement répond à la directive machine européenne.

Le banc est installé sur une structure en profilé aluminium équipé de quatre roulettes directionnelles à frein.
Le banc comporte également un coffret d’alimentation électrique avec disjoncteur différentiel, sectionneur général et une prise 2P+T pour raccorder les accessoires

1. Débitmètre à flotteur
Echelle : 1 à 10L/min

2. Vanne TOR à boisseau

3. Réducteur de pression
4. Capteur de pression différentielle
Capteur capacitif industriel
Sortie boucle de courant 4-20 mA
Echelle 0 à 6 bars relatif

5. Manomètre de type BOURDON
DN100 tout INOX
Classe de précision : 1
Pas de sortie analogique
Echelle 0 à 6 bars relatif

6. Capteur de pression absolue
Capteur piezo-résistif
Sortie boucle de courant 4-20 mA
Echelle 0 à 7 bars absolu
Capteur IO-LINK (livré avec interface io-link)

7. Capteur de pression relative
Cellule de mesure certec avec membrane céramique
Sortie boucle de courant 4-20 mA
Echelle 0 à 6 bars relatif
Fourni avec indicateur local de configuration

8. Vanne de réglage multi-tours

• Electricité : 230 VAC mono - 50 Hz - 4 A
• Alimentation en eau : réseau 10 l/min – 3 bars
• Ou Alimentation en eau par le module UTL 050

(non fourni)

• Dimensions:  (LxlxH mm): 750 x 795 x 650
• Poids (Kg): 50
