Applications pédagogiques*

-          Etude d’un système de canal ouvert

-          Etude d’un régime fluvial

-          Etude d’un régime torrentiel

-          Influence de l’inclinaison du canal

-          Etude de différents déversoirs (différentes variété de vannes, différents déversoirs, différents seuils…)

-          Calculs de débits

-          Visualisation d’écoulements

-          Ressaut hydraulique

-          Application et compréhension de la formule de Manning.

Description

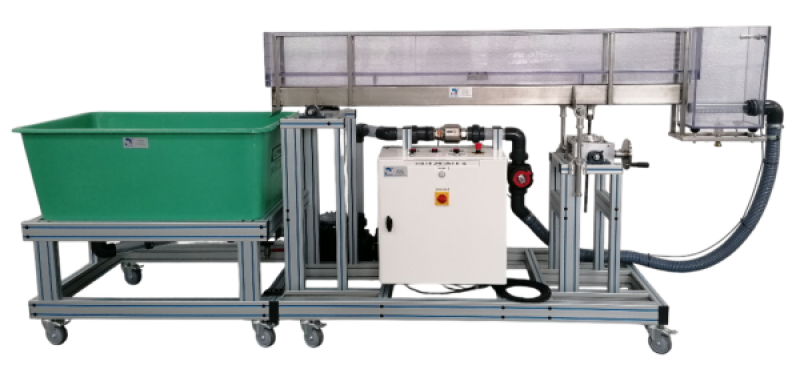

Le banc BCI 050 permet d’étudier des écoulements en canal ouvert. L’eau est pompée dans une réserve d’eau et envoyée au travers du canal ouvert.

Les utilisateurs peuvent visualiser les écoulements dans le canal et placer des obstacles afin de voir l’impact sur l’écoulement.

La pente du canal est réglable afin de pouvoir créer différents types d’écoulement (fluvial ou torrentiel)

La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.

Sa structure en aluminium anodisée sur roues avec freins lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux. La fabrication de cet équipement répond à la directive machine européenne.

1 Canal ouvert

Parois transparentes

Section : 200 x 80 mm

Longueur : 2000 mm

Châssis en acier inoxydable

Le canal est équipé d’un Limnimètre mobile

pour mesurer la profondeur et d’un chronomètre

2 Emplacement pour déversoirs

Déversoirs fournis :

- déversoir à paroi mince sans contraction latérale

- déversoir à paroi mince à contraction latérale

- déversoir à paroi mince triangulaire

- déversoir à seuil épais

D’autres déversoirs sont proposés en option (non fournis)

3 Cuve de tranquillisation amont

Vanne de vidange en partie basse

Capteur de niveau haut

4 Système mécanique d’inclinaison

Système à vis

Actionnement manuel vers le haut et le bas

Un inclinomètre numérique indique l’angle d’inclinaison

• Alimentation électrique : 230 VAC - 50Hz - 10A
• Alimentation en eau : 300 L
