Applications pédagogiques*

-          Etude d’un procédé de distillation

-          Bilans matière et thermique

-          Détermination du nombre de plateaux théoriques

Description

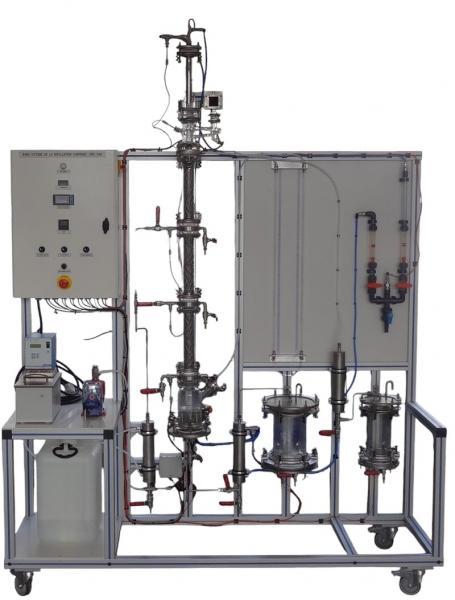

Le banc GPCD40 permet l’étude de la distillation continue.

Le mélange à séparer sera constitué d’éthanol et d’eau. Le mélange va être envoyé dans le bouilleur qui est constitué de 4 résistances chauffantes. Les résistances vont permettre de porter le mélange à ébullition, donc d’évaporer et récupérer l’éthanol qui a la température d’ébullition la plus faible.

La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.

Sa structure en aluminium anodisée sur roues lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux. La fabrication de cet équipement répond à la directive machine européenne.

Bidon d’alimentation en polyéthylène, volume 20 litres

2.      Pompe doseuse d’alimentation, inox 316L-PTFE,

        commande manuelle, débit 16L/h

3.      Bain thermostaté, puissance 2kW, volume 5 litres

4.      Préchauffeur d’alimentation avec deux vannes pour

        alimentation à 33% et 66% de la colonne

5.      Bouilleur en verre borosilicaté DN100, chauffage

      électrique 1,2kW, équipé d’une sécurité de niveau mini

      et d’une sécurité de température maxi, volume 2 litres

      utile, orifice de chargement DN25

6.      Colonne en verre borosilicaté, DN50, en trois éléments

        de 330 mm avec garnissage Multiknitt avec trois

        plateaux pour prise d’échantillon avec vannes et sondes

        Pt100

7.      Tête de colonne en verre borosilicaté, DN50, avec

        prise de température, équipée d’un clapet timer

        électromagnétique pour contrôler le taux de reflux

8.      Condenseur vertical en inox 316L, virole en verre

        borosilicaté, simple effet avec chicanes et event

9.      Recette du résidu en verre borosilicaté DN150, équipé

        d’une vanne de vidange en inox 316L, volume utile 5

        litres

10.   Recette du distillat en verre borosilicaté DN100,

        équipé d’une vanne de vidange en inox 316L, volume

        utile 2 litres

11.   Deux bidons de récupération du distillat et du résidu en

         polyéthylène, volume 5 litres

12.   Manomètre à colonne associé à un capteur de dP

13.   Deux réfrigérants inox avec sonde de température

         Pt100 entrée-sortie

14.   Deux débitmètres électroniques avec vanne de réglage

• Alimentation électrique : 230 VAC – 50 Hz – 16 A
• Type d’alimentation électrique : 1 phase + Neutre + Terre
• Alimentation en eau : 15 L/min – 3 bars
• Evacuation d’eau : au niveau du sol
• Dimensions:  (LxlxH mm): 2000 x 600 x 2800
• Poids (Kg): 200
