Applications pédagogiques*

-          Etude d’un procédé de distillation à cloches

-          Bilan matière

-          Bilan thermique

-          Détermination du nombre de plateaux théoriques

Description

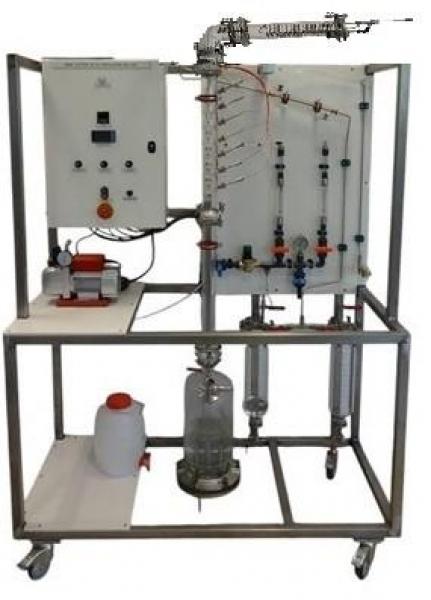

Le banc GPC D21 permet d’étudier un système de distillation à cloches.

Le mélange à séparer sera constitué d’éthanol et d’eau. Le mélange va être envoyé dans le bouilleur qui est constitué de résistances chauffantes. Les résistances vont permettre de porter le mélange à ébullition, donc d’évaporer et récupérer l’éthanol qui a la température d’ébullition la plus faible.

Les élèves devront étudier le système de distillation.

La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.

Sa structure en aluminium anodisée sur roues lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux.

La fabrication de cet équipement répond à la directive machine européenne.

1.    Un réservoir d’alimentation

                   - Matériau : polyéthylène

                   - Volume : 10 L

2.    Bouilleur

- Matériau : verre borosilicate

- DN : 215 mm

- Volume : 10 L

- Cartouches chauffantes P = 3 kW

- Sonde de température Pt 100

- Vanne de vidange

-  Soupape de sécurité

- Capteur de niveau pour couper la chauffe

3.    Colonne de distillation

- Matériau : verre borosilicate

- DN : 50 mm

- Hauteur : 1200 mm

- 7 plateaux à cloches

- Chaque plateaux à cloches est équipé d’une

  sonde de température de type Pt 100

4.    Tête de reflux électromagnétique

- DN : 50 mm

- Sonde de température Pt100

- Timer programmable avec pilotage depuis PC

5.    Condenseur en acier inoxydable

                   - Virole en verre borosilicate, simple effet avec

                     chicanes

6.    Echangeur de refroidissement du distillat

- Matériaux borosilicate

- DN : 25 mm

- Echangeur mono-tubulaire à double enveloppe

7.    Deux recette de récupérations graduées

                   - Matériau : verre borosilicate

                   - Volume : 3 L

8.     Deux débitmètres à flotteur

                     - Echelle : 30 - 300 L/h

9.     Pompe à vide

• Alimentation électrique : 230 VAC – 50 Hz – 20 A
• Type d’alimentation électrique : 1 phase + Neutre + Terre
• Alimentation en eau : 15 L/min – 3 bars
• Evacuation d’eau : au niveau du sol
• Dimensions : (LxlxH mm): 2000 x 700 x 2700
• Poids (Kg) : 200
