CHP 100

CHAMBRE FROIDE AVEC COMPRESSEUR SEMI HERMETIQUE POSITIF

Applications pédagogiques*

- Identification des composants d’une installation fonctionnant au R134a

- Mise en service et réglages (régulateur-détendeur) d’une installation frigorifique

- Réglage de composants de régulation (pressostat BP, pressostat HBP, détendeur)

- Opérations de maintenance sur une installation frigorifique

- Tracer du cycle frigorifique sur diagramme enthalpique pour vérifier le fonctionnement de l’installation

Description

La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire.

Sa structure en aluminium anodisée sur roues lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux.

La fabrication de cet équipement répond à la directive machine européenne

Descriptif technique

1. Groupe de condensation bock SHGX12P-90-4L avec résistance de carter (1940W à -15°C/32°C).

2. Variateur de vitesse pressostatique pour la régulation de la vitesse du ventilateur du condenseur.

3. Séparateur d’huile type TURBOIL 1503S-carly

4. Evaporateur cubique 3-CA FRIGA BOHN (2.5KW/dt8K) avec résistance de dégivrage

5. Détendeur à égalisation interne DANFOSS TN2

6. Pressostat automatique basse pression KP1 DANFOSS

7. Pressostat manuel haute et basse pression KP15 DANFOSS

8. Coffret de régulation de température et de dégivrage type RC500 COLDFACE (régulation pump down et gestion du dégivrage)

9. Soupape de sécurité haute pression

10. Manomètre haute pression R134a avec double échelle température/pression

11. Manomètre basse pression R134a avec double échelle température/pression

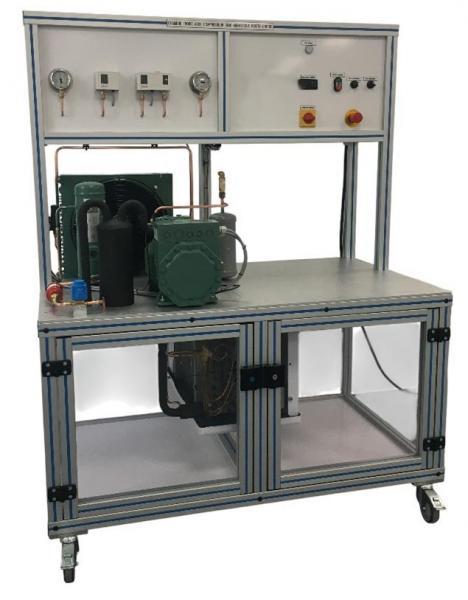

La disposition ci-contre montre l’idée générale de conception du banc. Le groupe est posé en partie supérieure à une hauteur de 800mm environ par rapport au sol. L’évaporateur est installé dans un box fermé avec parois frontale et latérales transparentes et une double porte. Les portes sont équipées de loquets verrouillables. La structure est en profilés aluminium anodisés avec 4 roulettes directionnelles à frein.

Sur la partie droite sera installé un coffret électrique comportant les composants de protection et de relayage (disjoncteur, relais..).

Sur la face avant du coffret est disposé le boitier de régulation. Deux commutateurs permettent de couper l’alimentation de l’électrovanne de régulation ou le ventilateur du condenseur.

Un diagramme enthalpique format A3 avec surface effaçable est disposé sur la partie droite de la table support.

Documentation :

Doc. PDF à télécharger :

je suis intéressé

Ajouter...

Ce produit à ma sélection :

Illustration non contractuelles
