Description

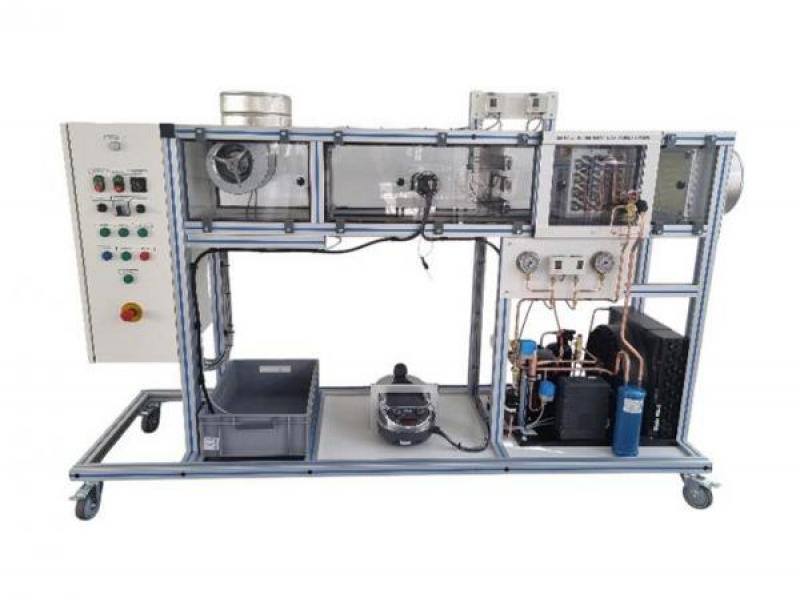

Le banc CRA525 permet l’étude d’une centrale de traitement d’air industrielle de type simple flux (un ventilateur). Elle comporte les éléments classiques d’un réseau de traitement, à savoir : des filtres, une batterie froide, un groupe frigorifique, un humidificateur, une batterie chaude, un ventilateur de soufflage.
Les étudiants devront dans un premier temps identifier les composants de la centrale et les sens de circulation de l’air.
Ils devront ensuite mettre en service le système suivant les conditions fixées par l’enseignant (mode climatisation ou mode chauffage).
Lorsque le régime de fonctionnement est établi, ils doivent alors mesurer les paramètres de fonctionnement (température, hygrométrie, débit d’air) avec les appareils portables fournis.
Le travail suivant est d’exploiter les mesures en traçant le cycle de l’air sur un diagramme psychrométrique et en calculant les puissances des échangeurs.
Le banc de traitement d’air permet également d’étudier le cycle frigorifique grâce au groupe de condensation à détente directe.
La conception robuste de cet équipement le rend parfaitement adapté pour une utilisation en milieu scolaire. Sa structure en aluminium anodisée sur roues lui confère une très grande robustesse ainsi qu’une grande souplesse d’intégration dans vos locaux. La fabrication de cet équipement répond à la directive machine européenne.
