Applications pédagogiques*

-          L'équipement est livré complet, instrumenté avec manuel technique et travaux pratiques

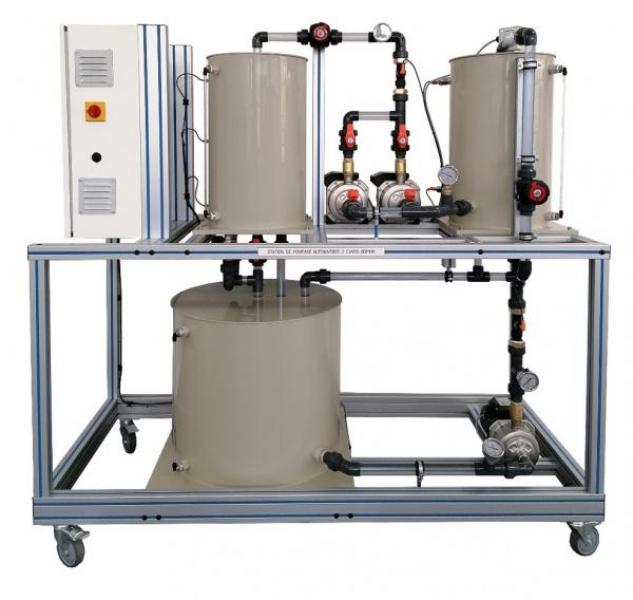

-          Le système comprend 3 réservoirs : puit, réservoir tampon et château d’eau

-          Le réservoir tampon est alimenté par une pompe centrifuge inox

-          Le château d’eau est alimenté par 2 pompes centrifuges inox

-          La consommation est ajustée par 2 électrovannes de débit de fuite s'écoulant dans le réservoir inférieur (puit)

-          Le cycle est géré par un automate programmable industriel

Description

-          Etude du concept d'une station de relevage

-          Mesure des paramètres de niveau

-          Rotation des pompes, gestion de la maintenance

-          Régulation type PID sur variateur de fréquence ou TOR

-          Programmation sur API

Le banc est installé sur une structure en profilé aluminium équipé de quatre roulettes directionnelles à frein.
Le banc comporte également un coffret d’alimentation électrique avec disjoncteur différentiel, arrêt d’urgence et sectionneur général.

1. 3 pompes multicellulaires identiques
- Corps, roue et axe en acier inoxydable
- 4m3/h maximum,

2. Variateur de fréquence
- Clavier de programmation
- Entrée consigne provenant de l’automate

3. Capteur de niveau analogique
- Tige capacitive
- Sortie 4-20 mA

4. Automate programmable Schneider
- Modèle TM 221
- Entrée TOR - sortie TOR
- Entrées analogiques
- Fourni avec logiciel de programmation et câble de liaison
- Possibilité de programmation littéral ou contact

5. Eléments de sécurité
- Disjoncteur différentiel 30 mA
- Détecteur de niveau bas et haut

6. Réservoir
- Puit : Polypropylène, capacité 150L
- Réservoir tampon : Polypropylène, capacité 60L
- Château d’eau : Polypropylène, capacité 60L

7. Ecran tactile de programmation
- Sélection du mode de régulation : PID ou TOR
- Caractérisation des états des pompes par couleur
- Graphique en temps réel des courbes de niveau : consigne et mesure
- Page alarmes : description et acquittement

8. Douilles de mesure du courant et tension
- Mesure du courant et la tension de chaque phase d’alimentation
- Multimètre portable inclus

9. Débitmètre électronique
- Vortex 9-150L/min

10. Contrôleur de niveau TOR

• Alimentation électrique : 400 VAC – 50 Hz – 16 A Type d’alimentation électrique : 3 phases + Neutre + Terre.
• Alimentation en eau : 15 L/min – 3 bars (remplissage)
• Evacuation d’eau : au niveau du sol
• Dimensions : (LxlxH mm) : 1800 x 790 x 1780
• Poids (Kg) : 190
